Датчик контроля положения задвижки (Датчик) предназначен для преобразования вращательного движения вала электропривода (ЭП) изготовленного по ТУ 26-07-1025-83 «Электроприводы с односторонней муфтой типов А, Б, В, Г, Д», в последовательность электрических импульсов, пригодных для дальнейшей обработки (например с помощью контроллера) с целью определения текущего положения задвижки.

ДКЗ-1Г соответствует климатическому исполнению УХЛ для категории размещения 1 по ГОСТ 15150-69.

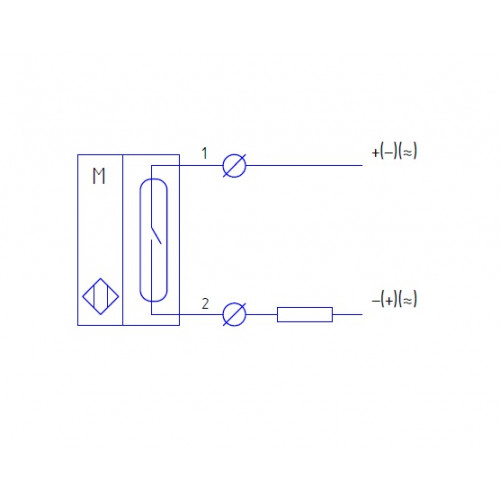

Датчик изготавливается в корпусе из алюминиевого сплава. Крепление датчика к «Электроприводу» обеспечивается с помощью винтов (болтов) через отверстия во фланце. Для соединения с вторичным прибором (нагрузкой) ВТИЮ.7018 оснащен клеммным соединителем (под винт), расположенным в коробке на верхней грани корпуса. Гермоввод клеммной коробки обеспечивает надежное уплотнение ввода кабеля ø 4,3 … 6,3 мм. Клеммный соединитель допускает подключение провода сечением 0,5…1,5 мм2.
